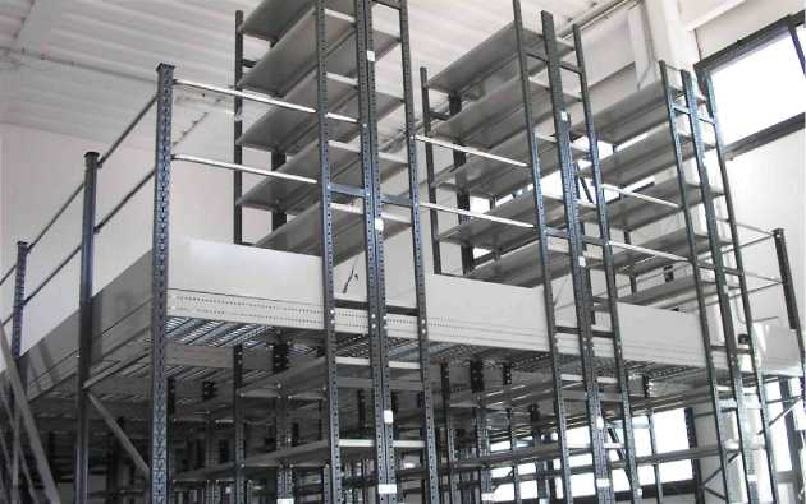

МНОГОУРОВНЕВЫЕ СТЕЛЛАЖНЫЕ СИСТЕМЫ

Многоуровневые стеллажные системы разрабатываются в соответствии с требованиями норм АСАI-SSI (Ассоциации производителей стали Италии, Стеллажные конструкции промышленного назначения) и соответствуют требованиям марки качества и безопасности CISI.

В качестве несущей балки конструкции перекрытия используется профиль С120, выполненный из конструкционной стали (опознавательный шифр и свидетельство 3.1.В по стандарту ЕК10204), с двойной перфорацией с шагом 20 мм, позволяющей составлять простые в сборке конструкции посредством двух типов крепежных скоб.

Для любого стеллажа - как нового, так и находящегося в эксплуатации - возможен монтаж опорной рамы для перекрытия с различной несущей способностью: от минимальной 200 кг./м.кв. (согласно предписанию Распоряжения Министерства от 16 января 1996 г., Технические нормативы "Об общих критериях проверки безопасности конструкций, нагрузке и перегрузке"),до нагрузки достаточной для использования тележки.

Поручни, ограждения и цоколи изготавливаются из трубчатых профилей хромированной стали, обладают высокой степенью надежности, обеспечивают простоту монтажа, отвечают требованиям правил охраны труда и имеют хорошие эстетические качества.

Для конструкций специального назначения может быть поставлен также профиль С220.

Все описанные выше части

оборудования, если не указано иначе, обработаны

против коррозии посредством

фосфатного обезжиривания с

последующим нанесением эпокси-

полиэфирного порошка,

характеристики которого

приведены в разделе

Лакокрасочные покрытия.

ПЕРЕХОДЫ

В соответствии с требованиями

норм АСAI-SSI , марки качества и безопасности CISI

перекрытия, служебные коридоры между стеллажами, поручни и ограждения выполнены из конструкционной стали.

СТАНДАРТНОЕ ПЕРЕКРЫТИЕ

Перекрытие представляет собой полосы из оцинкованной конструкционной стали (толщина 1.5 мм.), с сечением в форме "С", размеры 58х200 или 58х250 мм.

Каждая полоса прикреплена к несущей конструкции посредством стальных скоб большой толщины и болтов высокой прочности. Кроме того, болтовые соединения (М8х20 кл.8.8) выполняются также между смежными полосами перекрытия с целью надежного крепления разрозненных частей конструкции.

Предлагаемые варианты перекрытия позволяет удовлетворить следующие требования:

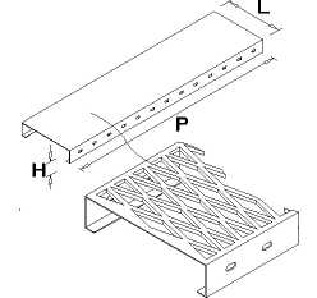

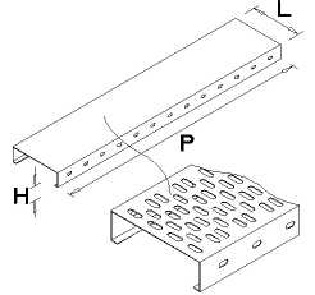

Перекрытие решетчатое (тип В) и перфорированное (тип А) обеспечивает проникновение света на нижние уровни и нормальную работу противопожарных устройств (в случае возгорания дым доходит до датчиков на потолке, и вода может проливаться до нижних уровней конструкции). При этом размер отверстий в площадках соответствует требованиям правил охраны труда, исключается выпадение мелких товаров сквозь отверстия перекрытия в случае их падения с полок.

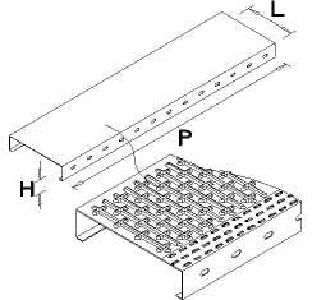

Рустованное перекрытие (тип С) предотвращает прохождение пыли между различными уровнями и уменьшает опасность скольжения, благодаря особой форме поверхности.

Гладкие площадки, которые в настоящее время используются редко, остаются в каталоге в качестве запасных частей для изготовленных ранее конструкций.

ПЕРЕКРЫТИЕ, ДОПУСКАЮЩЕЕ ИСПОЛЬЗОВАНИЕ ТЕЛЕЖКИ

Требуется гладкая непрерывная звукопоглощающая поверхность, не создающая неудобства во время работы.

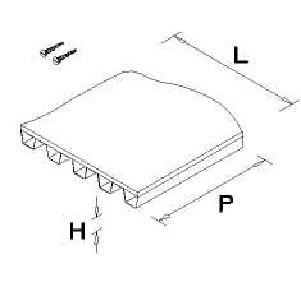

Для данного вида перекрытия применяются древесностружечные огнеупорные плиты типа Ignipas (класс огнестойкости R=1), соответствующим образом обработанные по периметру для обеспечения плотного стыкового соединение между плитами.

С нижней стороны плиты используется перекрытие из гофрированных листов с непрерывной волнистостью Н55.

Листы крепятся к несущей конструкции при помощи винтов или конструкционными заклепками.

Данное перекрытие согласно свидетельству 3.1.В (по стандарту ЕК10204) соответствует требованиям норм АСАI-SSI и марки качества и безопасности CISI.
